Геометрические параметры резьб



Геометрические параметры резьбы

Все геометрические параметры резьб и допуски на их размеры стандартизованы. Метрическая резьба свое название получила из-за того, что все ее размеры измеряются в мм (в отличие от дюймовой резьбы).

d — наружный диаметр;
d1 — внутренний диаметр
d2 — средний диаметр (диаметр воображаемого цилиндра, образующая которого пересекает резьбу в таком месте, где ширина выступа равна ширине канавки);
h — рабочая высота профиля;
Р — шаг (расстояние между одноименными сторонами соседних профилей, измеренное в направлении оси резьбы)
Pn — ход (относительное осевое перемещение гайки за один оборот);
φ — угол подъема (угол подъема развертки винтовой линии по среднему диаметру).

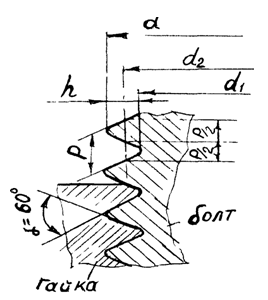

Геометрические параметры резьбы
Рисунок 1
tqφ = P1/π∙d2 = P∙z/π∙d2

Угол подъема резьбы
Рисунок 2

Угол профиля метрической резьбы — α=60°

Стандарт предусматривает метрические резьбы с крупным шагом и мелким шагом.
