Коэффициент перекрытия косозубых передач

Коэффициент перекрытия в косозубой передаче

Линия зацепления косозубых передач

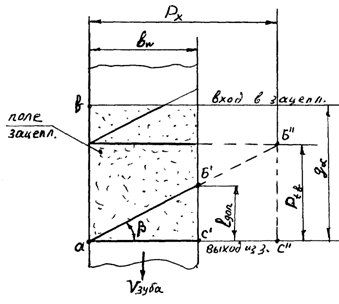

Поле зацепления косозубых колес

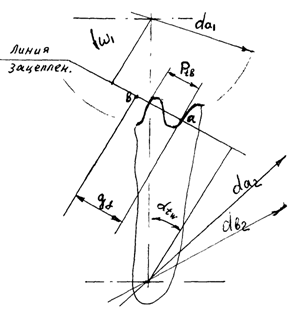

Рисунок 34

gα - активная часть линии зацепления (ограниченная цилиндрами вершин зубьев);
Ptb - основной окружной шаг зубьев;
bw - рабочая ширина венца;
Px - осевой шаг зубьев;

Коэффициент перекрытия в косозубой передаче:Коэффициент перекрытия в косозубой передаче (формула)

Таким образом, хотя в косозубых передачах суммарная длина контактных линий изменяется незначительно, в зацеплении участвуют одновременно две-три пары зубьев.

При этом зубья нагружаются постепенно, по мере входа их в поле зацепления (в прямозубой передаче зубья входят в зацепление сразу по всей длине).
