Расчет на прочность шпоночных соединений

Для передачи вращающего момента от вала к ступице и наоборот применяют шпонки и шлицевые соединения. Шпонка устанавливается в пазах двух соприкасающихся деталей.

В машиностроении применяют ненапряженные соединения, осуществляемые призматическими или сегментными шпонками и напряженные соединения, осуществляемые клиновыми шпонками.

Призматические шпонки выполняют прямоугольного сечения с плоскими или скругленными концами. Основным расчетом для соединений с призматическими шпонками является условный расчет на смятие.

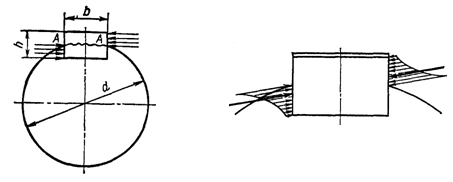

Соединение призматической шпонкой
а – шпонка со скруглёнными концами;
б – шпонка с плоскими концами:
Рисунок 24
Рисунок 25

где t -глубина врезания шпонки в ступицу;
рабочая длина шпонки lp =1-b.

Если условие прочности не выполняется, то соединение образуют с помощью двух шпонок, установленных под углом 120 или 180 градусов.

Условие прочности на срез стандартных шпонок обеспечено при стандартизации. При проектировании соответствующая проверка не требуется.

Сегментные шпонки имеют более глубокую посадку и не перекашиваются под нагрузкой, они взаимозаменяемы. Однако глубокий паз существенно ослабляет вал.

Рисунок 26

Сегментные шпонки характеризуются двумя основными параметрами: шириной b и диаметром заготовки d1. Высоту шпонки h выбирают около 0,4d1. Длина шпонки близка к d1.

Клиновые шпонки представляют собой клинья с уклоном 1:100. В отличие от призматических, у клиновых шпонок рабочими являются широкие грани, а на боковых гранях имеется зазор.

Клиновые шпонки создают напряженное соединение, способное передавать вращающий момент, осевую силу и ударные нагрузки. Однако они вызывают радиальные смещения оси ступицы по отношению к оси вала на величину радиального посадочного зазора и контактных деформаций, а следовательно, увеличивают биение насаженной детали. Поэтому область применения клиновых шпонок в настоящее время резко сократилась.
