Испытательная машина МИ-40КУ

Испытательная машина МИ-40КУ

Машина МИ-40КУ предназначена для лабораторного практикума по курсу «Сопротивление материалов», и позволяет проводить испытания на растяжение, сжатие, кручение, а также на совместное действие указанных деформаций. Представляет собой устройство (рис. 2.4) замкнутого типа с подвижной траверсой и нижней рабочей зоной.

Максимальное развиваемое усилие машины - 40 кН.

Станина 13 нагружающего устройства изготовлена из листовой стали. На станине установлены: неподвижная траверса 12, электродвигатель 15 для перемещения подвижной траверсы 8 с волновыми редукторами 14, 27, шариковыми винтовыми передачами 9, 25, зубоременной передачи со шкивами 16, и электродвигатель 28 углового перемещения захвата кручения с волновым редуктором 18 и зубоременной передачей со шкивами 19.

Универсальная машина МИ-40КУ

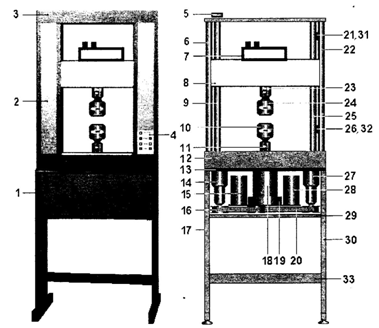

Рис. 2.4. Универсальная машина МИ-40КУ

Пульт 4 местного управления установлен на правой стенке. На пульте расположены кнопки «Вверх», «Вниз», «Вправо», «Влево», «Стоп» и «Аварийный стоп» а также светодиоды для индикации включения соответствующего режима. Все элементы конструкции закрываются крышками 1, 2, 3. Для защиты от пыли шариковые винтовые передачи закрыты гофрированными кожухами.

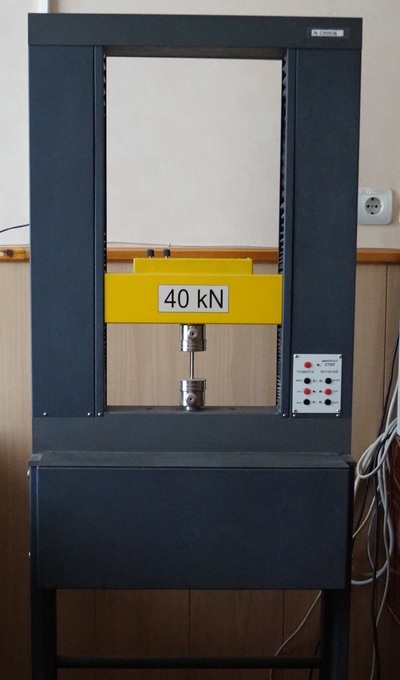

Общий вид машины МИ-40КУ

Испытуемые образцы устанавливаются в захваты 10 (пассивный) и 24 (активный).

Управление работой комплекса и связь с ПЭВМ производится с помощью блока управления.
