Испытательная машина типа Р-5

Испытательная машина типа Р-5

Машина Р-5 предназначена для статических испытаний на растяжение и сжатие с максимальной нагрузкой 50 кН (5000 кгс). Схематическое устройство машины представлено на рис. 2.2.

Базой машины служит чугунная станина 6, на которой смонтированы все основные узлы.

При испытании образца 1 на растяжение его установка в захватах 2 машины осуществляется с помощью самозатягивающихся клиньев. Для круглых образцов применяются клинья с рифленым желобом, для плоских – клинья с плоской поверхностью, имеющей насечку.

Для установки образца нижний захват перемещают вручную вдоль направляющих станины рукояткой 3, которая должна быть предварительно освобождена от стопорного штифта. При испытании на сжатие в захваты машины устанавливаются опорные плиты.

Нагружающее устройство. Электродвигатель через коробку скоростей вращает гайку 5, которая заставляет перемещаться винт 4 вниз (при испытании на растяжение) или вверх (при испытании на сжатие). Имеются две скорости перемещения нижнего захвата: 11 и 48 мм/мин. Для получения меньших скоростей используется ручной привод 8.

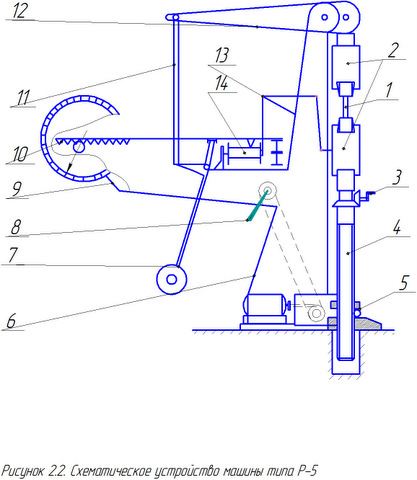

Схематическое устройство машины типа Р-5

Силоизмерительный механизм осуществлен по принципу рычажно-маятникового уравновешивания приложенной к образцу нагрузки. Усилие, возникающее в испытываемом образце через систему рычагов 12 и тяги 11, отклоняет от вертикального положения штангу 7 маятника.

Измерение усилий возможно в четырех диапазонах: 5, 10, 25 и 50 кН (500, 1000, 2500 и 5000 кгс), что достигается за счет изменения длины штанги маятника или навешивания дополнительных грузов и соответствующей установки сменных шкал циферблатного прибора 9.

При отклонении маятник перемещает рейку 10, на одном конце которой закрепляется самописец диаграммного аппарата 14, а на другом – зубчатая пара, перемещающая стрелку шкалы нагрузок циферблатного прибора.

Барабан самопишущего диаграммного аппарата приводится во вращение нитью 13, связанной с подвижным захватом.

Масштаб записи деформации равен 1:1 при передаче вращения через проточку большого диаметра барабана и 2:1 через проточку малого диаметра.

Масштаб усилий на диаграмме зависит от диапазона измерения нагрузок. При шкалах на 5, 10, 25 и 50 кН цена 1 мм на диаграмме соответственно равна: 50, 100, 250 и 500 Н (5, 10, 25 и 50 кгс).
