Штангенциркуль

Штангенциркули служат для измерения наружных и внутренних размеров деталей. В лабораторной практике применяются штангенциркули с пределами измерения от 0-125 мм до 0-500 мм.

Штангенциркуль для измерения в пределах 0-125 мм (рис. 2.9) состоит из штанги 2, оканчивающейся губками 1 и 3 и свободно передвигаемой по штанге рамки 4 с такими же губками.

На штанге 2 имеется шкала с делениями от 0 до 125 через один миллиметр, а на рамке нанесены 10 делений нониуса 6, позволяющего делать отсчеты с точностью 0,1 мм.

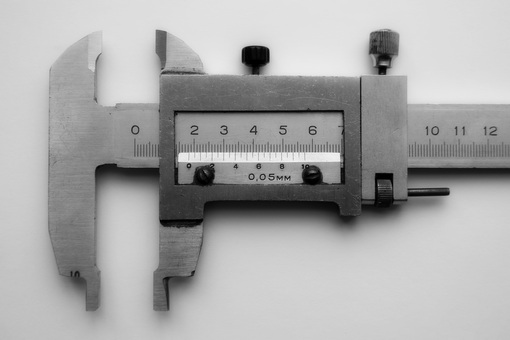

Общий вид штангенциркуля

Измерение наружных размеров производится между губками 1, а внутренних – положением наружных граней губок 3.

На тыльной стороне штангенциркуля к рамке 4 прикреплена линейка 7, скользящая в канавке штанги и предназначенная для измерения глубин. Рамка 4 снабжена стопорным винтом 5, которым она закрепляется на штанге неподвижно при необходимости получить шаблон размера.

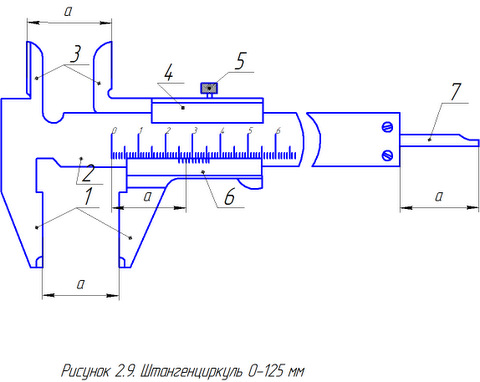

Штангенциркуль 0-125 мм

Число целых миллиметров размера а отсчитывается на шкале штанги по нулевому штриху нониуса 6; число десятых долей миллиметра определяется тем штрихом нониуса, который оказывается совмещенным с каким-либо штрихом шкалы.

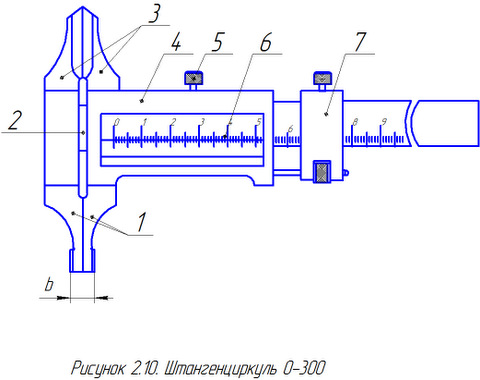

Штангенциркули с пределами измерения до 0-300 мм изготавливаются с двухсторонним по отношению к штанге 2 расположением губок: губки 1 для измерения и 3 – для разметки (рис. 2.10).

Штангенциркуль

Эти штангенциркули имеют дополнительную рамку 7 со своим стопорным винтом и специальным микрометрическим винтом для продольной подачи рамки 4 при точной установке размера. Шкала нониуса 6 нанесена на отдельной линейке, прикрепленной в рамке 4 винтами, что допускает продольную регулировку нониуса. Эта шкала имеет 50 делений и поэтому точность измерения достигает 0,02 мм.

Минимально возможный для измерения внутренний размер, равный расстоянию в между наружными краями сомкнутых губок, маркирован на одной из них. При измерении внутренних размеров к отсчету по нониусу нужно добавлять величину в.
