Основные виды деформации

Основные виды нагружения и деформаций

При простейших случаях нагружения бруса в его поперечных сечениях возникает один внутренний силовой фактор (Рис. 2.2).

  • Если в поперечном сечении бруса имеет место только внутренняя продольная сила N, такая деформация называется растяжением/сжатием;
  • Если в сечении бруса возникает только внутренний крутящий момент T, то такая деформация называется кручением (скручиванием);
  • Изгиб - вид нагружения, при котором в поперечных сечениях бруса действует изгибающий момент M.
  • Случай, когда в поперечных сечениях бруса есть только поперечная сила Q называется сдвиг.
Основные виды деформаций

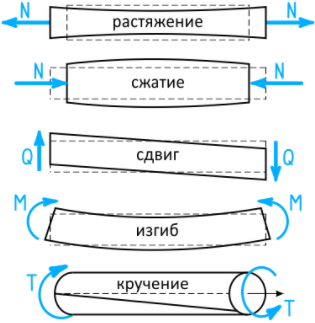

Рис. 2.2 - основные виды деформации

Правила знаков для основных видов деформации

Для основных видов нагружения приняты следующие знаки:

  • Внутренняя продольная сила N принимается положительной, в случае если она стремится растянуть отсеченную часть бруса.
  • Внутренний скручивающий момент T принимается положительным, если он стремится повернуть рассматриваемое сечение против хода часовой стрелки, при взгляде на него со стороны отброшенной части бруса.
  • Внутренняя поперечная сила Q принимается положительной, если она стремится повернуть рассматриваемую часть бруса по ходу часовой стрелки.
  • Внутренний изгибающий момент M принимается положительным, если он стремится сжать верхние слои бруса.

Подробнее все правила знаков можно посмотреть здесь.
