Напряжения в наклонных сечениях

Расчет напряжений в наклонных сечениях бруса

Рассмотрим определение напряжений в наклонных сечениях бруса на примере растяжения бруса.

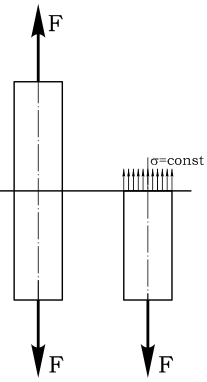

В поперечных сечениях (нормальных продольной оси) стержня при растяжении-сжатии полные напряжения по величине и направлению равны нормальным σ.

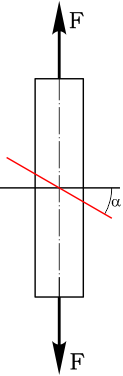

Проведем новое сечение, расположенное под углом α к поперечному.

Соответствующая площадь сечения составит

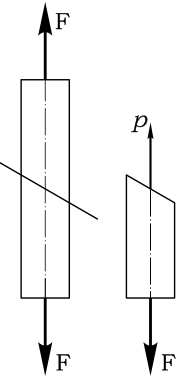

Векторы полного напряжения p в наклонном сечении, очевидно, будут направлены вдоль действия внешней силы F.

Из условия равновесия отсеченной части имеемотсюда

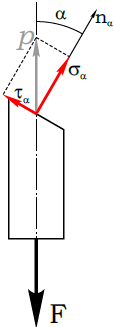

Проецируя полное напряжение на плоскость сечения и нормаль к ней

получаем составляющие: касательное τα и нормальное σα напряжения

С учетом (1) имеем:
