Основные деформации

Основные (простые) типы деформации

Под действием внешних нагрузок реальные тела и элементы деформируются, при этом точки или сечения элементов перемещаются относительно своего начального положения.

В сопротивлении материалов принято выделять четыре основных (простых) вида деформации:

  1. Растяжение-сжатие;
  2. Кручение;
  3. Изгиб;
  4. Сдвиг (срез).

Растяжение-сжатие

Растяжением-сжатием называют вид нагружения, при котором в поперечных сечениях бруса имеет место только внутренняя продольная сила N.

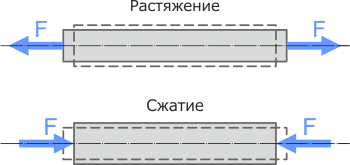

Растяжение и сжатие

Деформацией при растяжении-сжатии является изменение длины стержня.

Кручение

Кручение – вид нагружения, при котором в поперечных сечениях бруса возникает только внутренний скручивающий момент T.

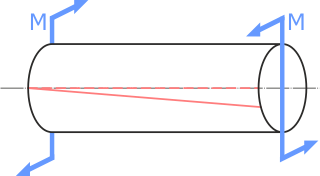

Кручение

Деформация при кручении – поворот сечений вала относительно его продольной оси.

Изгиб

Изгибом называют деформацию, при которой происходит искривление продольной оси бруса.

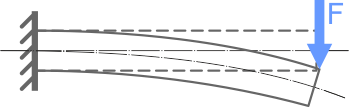

Изгиб

В поперечных сечениях балки при этом появляется изгибающий момент M.

Сдвиг (срез)

Сдвигом называют случай, когда внешние усилия смещают параллельные сечения тела одно относительно другого с сохранением начального расстояния между ними.

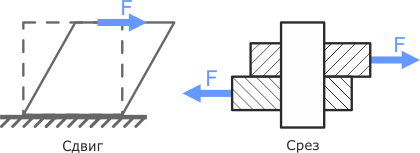

Сдвиг и срез

Деформация сдвига обусловлена наличием внутренних поперечных сил Q.
Срез является частным случаем сдвига, при котором сдвигаются смежные сечения.

Остальные деформации являются результатом совместного действия простых деформаций и рассматриваются в разделе «сложное сопротивление».
