Трение скольжения

При определении сил трения используется известная из физики зависимость, показывающая, что сила трения пропорциональна нормальной реакции (закон Амонтона-Кулона). При этом коэффициент пропорциональности зависит от материалов, физического состояния соприкасающихся поверхностей и называется коэффициентом трения скольжения (коэффициент трения обозначается f и является справочным материалом).

Геометрическая сумма нормальной реакции и силы трения представляет собой полную реакцию между соприкасающимися поверхностями.

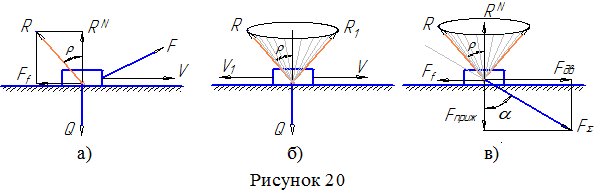

Угол между полной реакцией R и нормальной составляющей называется углом трения (обычно обозначается греческой буквой ρ - рисунок 20а, в некоторых случаях – φ).

Из рисунка 20а:

Таким образом, между коэффициентом трения и углом трения очень простая однозначная зависимость, которая позволяет в равной степени пользоваться обоими параметрами для характеристики сил трения и получать наиболее удобные зависимости при расчетах.

При движении тела по поверхности в разных направлениях полная реакция меняет свое положение, а ее геометрическое место представляет собой конус, который называется конусом трения (см. рисунок 20б).

конус трения

Заменим силы Q и F (рисунок 20а) результирующей силой FΣ ( рисунок 20в). На расчетной схеме обычно все силы прикладывают в центр ползуна, рассматривая сходящуюся систему сил для упрощения задачи и пренебрегая незначительным расстоянием от поверхности до центра ползуна.

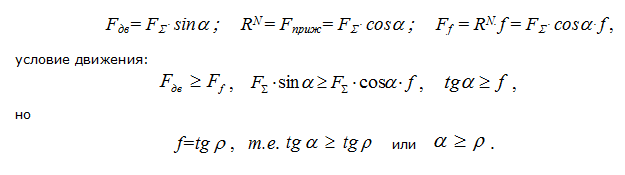

Тело будет двигаться вдоль поверхности, если движущая сила Fдв будет больше силы сопротивления (в данном случае силы трения) или, в крайнем случае, равна ей. Из рисунка 20в:

Таким образом, тело будет двигаться вдоль поверхности в том случае, когда линия действия внешней результирующей силы, приложенной к этому телу, будет проходить вне конуса трения (ускоренное движение) или совпадать с его образующей (равномерное движение).

Если линия действия результирующей внешней силы проходит внутри конуса трения, то происходит самоторможение.
