Реакции, эпюры и перемещения в балках

Показаны опорные реакции, эпюры поперечных сил и изгибающих моментов а также линейные и угловые перемещения для простых балок.

Консольные балки:

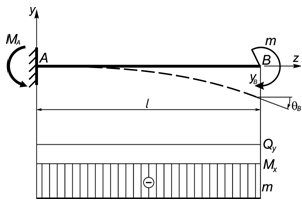

Сосредоточенный изгибающий момент на конце консольной балки

консольная балка + изгибающий момент

Линейные и угловые перемещения

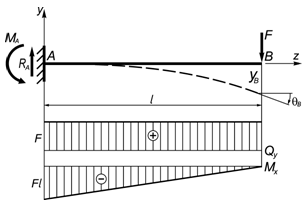

Сосредоточенная сила на конце консольной балки

консольная балка + поперечная сила (эпюра сил и моментов)

Опорные реакции
Линейные и угловые перемещения

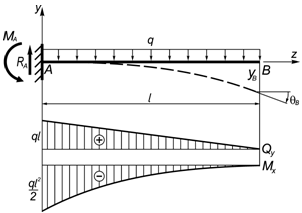

консольная балка + распределенная нагрузка (эпюра сил и моментов)

Опорные реакции
Линейные и угловые перемещения

Двухопорные балки:

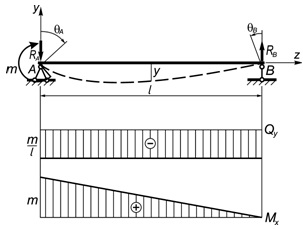

Сосредоточенный изгибающий момент на левой опоре двухопорной балки

двухопорная балка + момент (эпюры сил и моментов)

Опорные реакции
Линейные и угловые перемещения

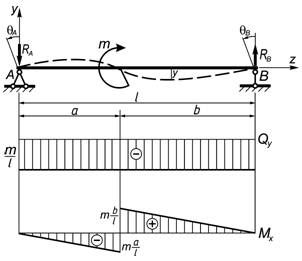

Сосредоточенный изгибающий момент в пролете балки

двухопорня балка + момент (эпюры)

Опорные реакции
Линейные и угловые перемещения

Сосредоточенная поперечная сила в пролете балки

двухопорная балка + поперечная сила (эпюры сил и моментов)

Опорные реакции
Линейные и угловые перемещения

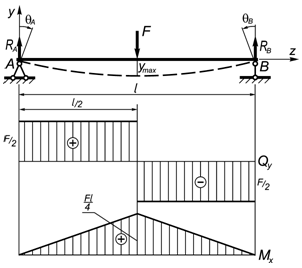

Сосредоточенная поперечная сила в середине пролета балки

двухопорная балка + сила по центру (эпюры сил и моментов)

Опорные реакции
Линейные и угловые перемещения

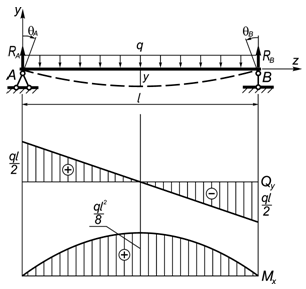

Равномерно-распределенная поперечная нагрузка по длине пролета балки

двухопорная балка + распределенная нагрузка (эпюры сил и моментов)

Опорные реакции
Линейные и угловые перемещения
