Проверка эпюры внутренних продольных сил

Как проверить эпюру внутренних сил

Построенные эпюры внутренних продольных сил для стержня при его растяжении-сжатии легко можно проверить по скачкам.

В сечениях стержня, где приложена внешняя продольная сила, на эпюре должен быть скачок значения N на величину соответствующей силы.

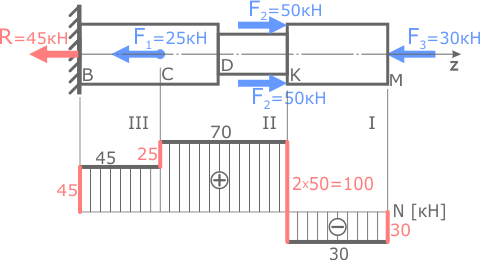

Рассмотрим проверку на примере построенной эпюры N для стержня с тремя силовыми участками.

Проверка эпюры внутренних продольных сил

Внешние силы приложены в сечениях B, C, K и M.

Как видно из рисунка, на эпюре N под этими сечениями имеются резкие изменения значений внутренних сил на величину приложенной внешней силы.
