Опоры

Опорами в технической механике называют специальные, как правило, статичные объекты или их фрагменты налагающие определенные связи на рассматриваемые системы.

Вид и расположение опор показывают схему закрепления конструкции.

Заделка и шарнирные опоры

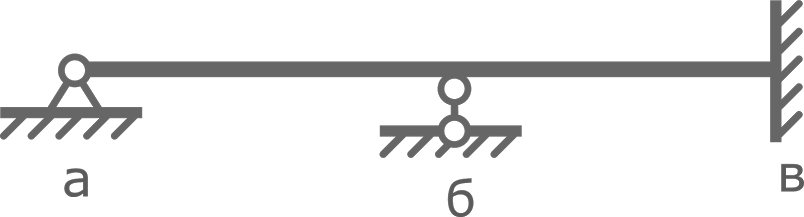

Рис. 1 а и б - шарнирные опоры, в - заделка балки

Опоры считаются абсолютно неподвижными объектами, поэтому к их изображению добавляется наклонная штриховка (Рис. 1).

Назначение опор

В теоретической механике и ТММ по виду и положению опор можно получить представление о характере и направлении возможных перемещений элементов конструкций.

В сопротивлении материалов указание положения опор необходимо для того чтобы можно было правильно определить величину и направление опорных реакций. После замены реакциями про опоры можно забыть.

Классификация опор

Различают следующие основные виды опор:

Кроме того в качестве опор могут выступать различного рода опорные точки, ребра, поверхности, подшипники, стержни, нити, тросы и упругие основания.

Статичность элементов

Для удержания любого элемента, например бруса, нагруженного произвольной системой внешних усилий в статичном, геометрически неизменяемом положении достаточно одного из двух вариантов опор:

  1. Жесткая заделка
  2. Шарнирно-неподвижная + шарнирно-подвижная опоры

Установка дополнительных опор делает рассматриваемую систему статически неопределимой.
