Статически неопределимые системы

Статически неопределимая система

Статически неопределимыми называют системы, в которых для определения опорных реакций либо внутренних усилий одних только уравнений статики недостаточно.

Статическая неопределимость возникает из-за наличия дополнительных или «лишних» связей.

Здесь под словом «лишние» понимаются дополнительные опоры (связи) добавление которых не влияет на геометрическую неизменяемость системы в целом.

Дополнительные опоры увеличивают прочность и жесткость систем, что позволяет делать их более экономичными.

Степень статической неопределимости систем

Степень статической неопределимости n определяется по формуле:

n=k-m

где,
k – количество неизвестных усилий (реакций связи),
m – количество уравнений равновесия которые можно составить для данной системы.

Системы, для которых n=1 называют однажды статически неопределимыми, n=2 – дважды СН и т.д.

Примеры статически неопределимых систем

В качестве примера рассмотрим следующий случай:

Консольная балка закрепленная в жесткой заделке

Консольная балка, закрепленная только в жесткой заделкестатически определима, так как в опоре данной схемы могут иметь место не более трех опорных реакций (вертикальная и горизонтальная силы и момент).

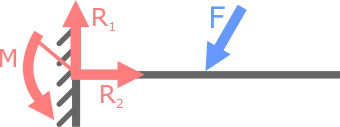

Три опорные реакции в заделке консольной балки

Как известно из курса теоретической механики для плоской системы сил можно составить только три уравнения равновесия. Трех уравнений для определения трех неизвестных вполне достаточно.

Теперь, если добавим к рассматриваемой схеме еще одну опору, например шарнирно-подвижную, то балка становится статически неопределимой, так как количество неизвестных связей увеличилось до четырех, а уравнений равновесия по-прежнему можно составить только три.

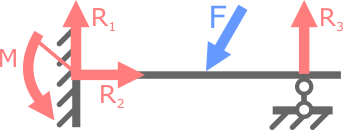

Добавление опоры делает систему статически неопределимой

В данном случае для расчета опорных реакций не хватает еще одного уравнения, т.е. система один раз (однажды) статически неопределима.

Если к данной системе последовательно добавлять опоры, то степень неопределимости также будет возрастать.

В таких случаях для расчета величины и направления неизвестных усилий потребуются дополнительные уравнения.

Другие примеры СНС

Примеры однажды статически неопределимых систем (n=1):

Статически неопределимый стержень

Статически неопределимый стержень

Трехопорная балка статически неопределима

Трехопорная балка

Статически неопределимая стержневая система

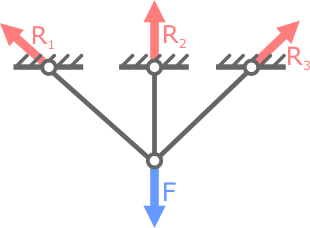

Статически неопределимая стержневая система

Раскрытие статической неопределимости

Расчет усилий в лишних связях называется раскрытием статической неопределимости системы.

Существует несколько способов раскрытия статической неопределимости, принцип которых основан на:

  1. равенстве нулю соответствующих перемещений точек системы на опорах;
  2. зависимости (совместности) деформаций элементов системы.

Наиболее универсальным из них является метод сил.

Примеры решения задач >>
