Заделки: жесткая, скользящая, бискользящая и реакции в них

Заделка (защемление) – разновидность закрепления элементов в опорах, при котором исключаются их угловые перемещения.

Схематичное изображение заделки

Различают три вида заделок: жесткую, скользящую и бискользящую.

Жесткая (глухая) заделка

Данный вид закрепления бруса исключает любые его поступательные и вращательные перемещения.

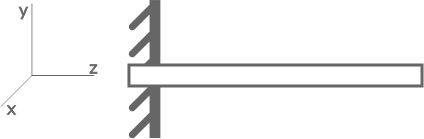

Жесткая (глухая) заделка

При этом под действием внешних нагрузок в жесткой заделке во всех направлениях возникают соответствующие опорные реакции.

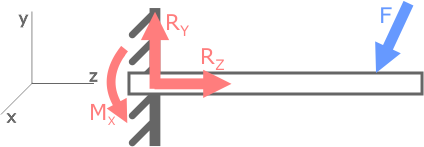

Опорные реакции в жесткой заделке

При деформации элементов, линейные и угловые перемещения сечений в самой заделке всегда равны нулю.

Короткое видео о реакциях в заделках:


Другие видео

Пример определения опорных реакций в жесткой заделке

Скользящая заделка

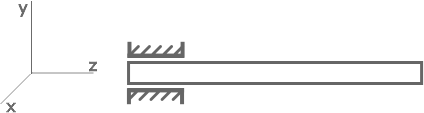

Скользящая заделка

При этом виде закрепления, в отличие от глухой заделки, возможно перемещение бруса в одном из направлений (вдоль оси z).

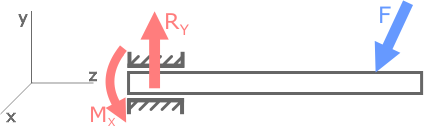

Опорные реакции в скользящей заделке

Поэтому в данном случае отсутствует реакция связи в соответствующем направлении.

Бискользящая заделка

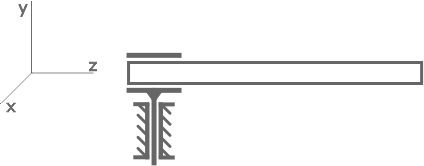

Бискользящая заделка

Данный тип опоры за счет наличия «ползуна» допускает поступательное перемещение в двух направлениях (вдоль осей y и z), соответственно в этих направлениях реакции опор равны нулю.

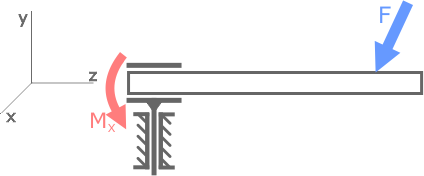

Опорная реакция в бискользящей заделке

Выше показаны опорные реакции для плоских схем нагружения.

В общем случае к указанным реакциям могут добавляться опорная сила Rx и моменты My и Mz.

Балки, одно из крайних сечений, которых жестко закреплено в заделку называют консольными.
