Когда опорные реакции равны нулю

Когда опорные реакции равны нулю

Вопрос: Могут ли опорные реакции быть равны нулю?

Ответ: Да, могут.

Опорная реакция это усилие, с которым опора препятствует перемещению соответствующей точки элемента.

В некоторых случаях нагружения, при определенном соотношении величины и расположения внешних нагрузок в одной или нескольких опорах реакции не возникают (равны нулю).

Например, для следующей схемы двухопорной балки.

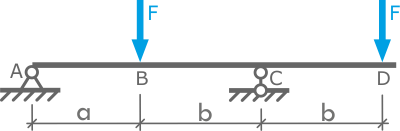

Расчетная схема двухопорной балки

Если обе силы F равны по величине и равноудалены от шарнирно-подвижной опоры в точке C, то в шарнирной опоре A вертикальная реакция будет равна нулю.

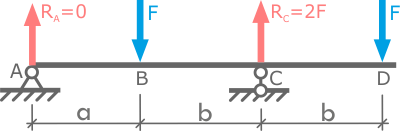

Случай, когда одна из опорных реакций равна нулю

Здесь внешние силы F относительно точки C создают моменты одинаковой величины, но разного знака, то есть дополнительных усилий для удержания балки в равновесии не требуется.

Разумеется, все вышесказанное относится исключительно к идеализированным расчетным схемам, так как в реальных объектах возможны некоторые отклонения величины и положения нагрузок.
